삼성전자와 SK하이닉스 주식 이야기를 들을 때마다 HBM, 파운드리, EUV 같은 단어가 나온다. 이 단어들이 서로 어떻게 연결되는지 알면 반도체 뉴스가 완전히 다르게 읽힌다. 반도체 산업 전체 구조를 처음부터 순서대로 정리한다.



밸류체인이란 무엇인가

밸류체인(Value Chain, 가치사슬)은 원재료에서 최종 소비자에게 도달하기까지 거치는 모든 단계를 말한다. 반도체 밸류체인은 특히 복잡하다. 모래에서 출발해 수십 개국의 기업이 관여하며 수십 개의 공정을 거쳐 최종적으로 AI 서버·스마트폰·자동차에 탑재된다.

크게 보면 설계 → 소재·장비 → 제조(웨이퍼 가공) → 패키징·테스트 → 완제품 탑재 순서로 흐른다.

---

STEP 1 — 설계(팹리스·IP)

팹리스란

반도체를 직접 만들지 않고 설계만 하는 기업을 팹리스(Fabless)라 부른다. 공장(Fabrication) 없이(less) 설계만 한다는 뜻이다.

대표 기업: 엔비디아(GPU·AI 가속기), AMD, 퀄컴(모바일 AP), 애플(A·M 시리즈 칩), ARM(IP 라이선싱)

ARM은 조금 특별한 위치다. 반도체 회로 설계 자체가 아니라 반도체 설계의 기초가 되는 '아키텍처'를 라이선스로 판다. 스마트폰 칩 거의 대부분이 ARM 아키텍처를 기반으로 설계된다.

설계의 핵심 도구 — EDA

반도체 설계는 CAD 프로그램처럼 전용 소프트웨어로 이루어진다. 이를 EDA(Electronic Design Automation)라 부른다. 케이던스·시놉시스가 EDA 시장을 양분하고 있으며 이 소프트웨어 없이는 현대 반도체 설계가 불가능하다. 미국이 이 영역을 독점하고 있어 반도체 지정학에서 핵심 무기가 된다.

---

STEP 2 — 소재·장비

소재

반도체의 기본 재료는 실리콘(모래에서 정제)이다. 이것을 극도로 정제해 단결정으로 만든 실리콘 잉곳을 얇게 잘라 웨이퍼를 만든다. 여기에 수십 가지 화학물질이 들어간다.

핵심 소재 기업: 신에쓰·SUMCO(일본, 웨이퍼), 솔브레인·동진쎄미켐(한국, 화학재료), 머크·린데·에어프로덕츠(독일·미국, 공정가스)

장비

반도체를 만드는 장비는 인류가 만든 가장 정밀한 기계들이다. 이 중 가장 중요한 것이 노광장비다.

ASML(네덜란드)이 만드는 EUV(극자외선) 노광장비는 빛의 파장 13.5나노미터를 이용해 웨이퍼에 회로를 새긴다. 이 장비는 전 세계에서 ASML만 만들 수 있고 한 대 가격이 수천억 원에 달한다. 반도체 공급망에서 사실상 유일한 병목 지점이다.

그 외 핵심 장비로는 식각(Etching)에 쓰이는 램리서치·도쿄일렉트론, 증착(Deposition)에 쓰이는 어플라이드머티리얼즈, 검사·계측에 쓰이는 KLA가 있다.

---

STEP 3 — 제조(파운드리와 IDM)

반도체 제조의 두 가지 모델

반도체를 직접 만드는 방식은 크게 두 가지다.

파운드리(Foundry): 남의 설계를 위탁받아 제조만 하는 기업. 대표적으로 TSMC(대만)가 세계 1위다. 엔비디아·애플·퀄컴의 칩이 모두 TSMC에서 나온다. 삼성전자 파운드리도 여기에 해당한다.

IDM(Integrated Device Manufacturer): 설계·제조·판매를 모두 하는 종합 반도체 기업. 인텔이 전통적 IDM의 대표였고, 삼성전자 반도체도 IDM이면서 동시에 파운드리도 하는 복합 구조다.

공정 미세화 — 나노가 작을수록 좋은 이유

반도체 회로선 폭이 좁을수록(나노 수치가 낮을수록) 같은 면적에 더 많은 트랜지스터를 집어넣을 수 있다. 더 많은 트랜지스터 = 더 높은 성능 + 낮은 전력 소비.

2026년 현재 TSMC는 2nm 공정 양산에 진입했고, 삼성 파운드리는 3~4nm급에서 TSMC와 경쟁하고 있다. 1나노미터는 머리카락 굵기의 10만분의 1 수준이다.

---

STEP 4 — 메모리 반도체 — 별도 세계

메모리 반도체는 팹리스-파운드리 모델이 아니라 독자적인 세계로 움직인다.

D램과 낸드의 차이

D램(DRAM): 전원을 끄면 데이터가 사라지는 휘발성 메모리. CPU와 빠르게 데이터를 주고받는 작업 메모리(RAM)로 쓰인다. 스마트폰·컴퓨터·AI 서버의 속도를 결정한다.

낸드플래시(NAND): 전원을 꺼도 데이터가 유지되는 비휘발성 메모리. SSD·스마트폰 저장공간에 쓰인다.

HBM — 왜 AI 시대의 핵심인가

HBM(High Bandwidth Memory)은 D램 여러 층을 수직으로 쌓아 올려 하나의 패키지로 만든 고성능 메모리다. 일반 D램보다 데이터 전송 속도가 수십 배 빠르다.

AI 학습은 엄청난 양의 데이터를 GPU(엔비디아)가 실시간으로 처리해야 하는데, 이때 GPU 옆에 붙어 초고속으로 데이터를 공급하는 것이 HBM이다. AI 가속기 한 개에 HBM이 여러 개 탑재된다.

SK하이닉스 → 삼성전자 → 마이크론 순서로 HBM 기술을 보유하고 있고, 이것이 SK하이닉스가 AI 시대에 최대 수혜주가 된 이유다.

메모리 3사 구도

D램 시장: 삼성전자(약 38%) → SK하이닉스(약 32%) → 마이크론(약 25%) 순으로 3사가 세계 시장을 거의 독점 낸드 시장: 삼성전자 → SK하이닉스·솔리다임 → 웨스턴디지털·키오시아(일본) 순

---

STEP 5 — 패키징·테스트

패키징이란

제조가 끝난 웨이퍼를 개별 칩으로 잘라내고 외부와 연결할 수 있도록 포장하는 공정이다. 이 단계는 오랫동안 후공정으로 여겨져 상대적으로 덜 주목받았다.

그런데 AI 시대에 HBM이 등장하면서 패키징 기술이 핵심으로 떠올랐다. D램 여러 층을 수직으로 쌓고(TSV, Through-Silicon Via 기술) 실리콘 브릿지로 연결하는 '어드밴스드 패키징'이 HBM을 가능하게 하는 기술이다.

패키징 전문 기업: ASE·암코(대만·미국), 앰코테크놀로지, 하나마이크론(한국)

테스트

완성된 칩이 제대로 작동하는지 확인하는 공정이다. 불량 칩을 걸러내고 성능 등급을 분류한다. 테라다인·어드밴테스트가 테스트 장비 시장의 주요 기업이다.

---

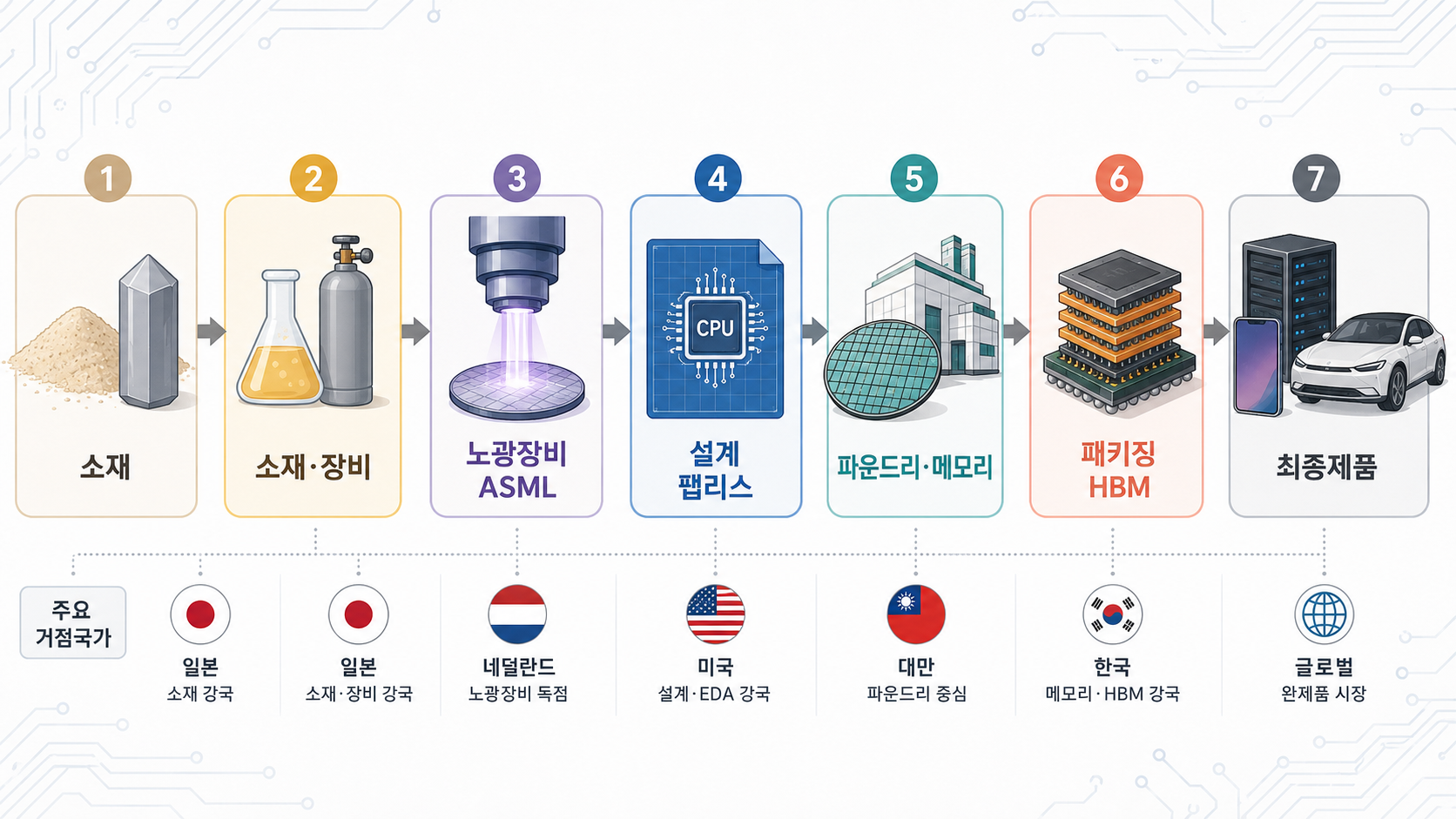

반도체 밸류체인 전체 그림





[모래/원재료]
     ↓
[웨이퍼 소재] — 신에쓰, SUMCO (일본)
     ↓
[화학재료·가스] — 솔브레인, 동진쎄미켐, 머크
     ↓
[설계 소프트웨어 EDA] — 케이던스, 시놉시스 (미국)
     ↓
[IP·아키텍처] — ARM (영국, 소프트뱅크 산하)
     ↓
[팹리스 설계] — 엔비디아, 애플, 퀄컴, AMD
     ↓
[노광장비] — ASML (네덜란드, EUV 독점)
     ↓
[기타 제조장비] — 어플라이드머티리얼즈, 램리서치, 도쿄일렉트론
     ↓
[파운드리 제조] — TSMC (1위), 삼성파운드리
     ↓
[메모리 제조] — 삼성전자, SK하이닉스, 마이크론
     ↓
[어드밴스드 패키징] — ASE, 암코, TSMC CoWoS
     ↓
[테스트] — 테라다인, 어드밴테스트
     ↓
[최종 제품] — AI 서버(엔비디아 GPU+HBM), 스마트폰, PC, 자동차

---

각 플레이어의 경쟁 구도

TSMC vs 삼성 파운드리

TSMC는 파운드리만 한다. 고객(엔비디아·애플 등)의 경쟁자가 되지 않기 때문에 신뢰를 얻기 쉽다. 시장점유율 60% 이상.

삼성은 파운드리와 IDM을 동시에 한다. 즉 삼성은 스마트폰도 만들고 칩도 설계하면서 동시에 남의 칩도 위탁 생산한다. 이 때문에 애플 같은 경쟁 고객이 삼성 파운드리를 기피한다는 구조적 한계가 있다.

ASML의 독보적 위치

ASML은 단일 기업이지만 반도체 공급망 전체에서 유일한 병목이다. 최신 EUV 장비 없이는 7nm 이하 첨단 반도체를 만들 수 없다. 미국이 ASML에 중국 수출 금지를 요청한 것이 대중국 반도체 제재의 핵심 축이 된 이유다.

삼성전자의 이중 구조

삼성전자는 한 회사 안에 메모리 사업부(삼성전자 DS)·파운드리 사업부(삼성전자 파운드리)·시스템 반도체 사업부가 공존한다. 메모리에서 세계 1위, 파운드리에서 TSMC와 경쟁, 시스템 반도체(엑시노스)에서 퀄컴과 경쟁하는 복잡한 구도다.

---

지정학과 반도체 — 왜 국가가 관여하는가

반도체 밸류체인은 지리적으로 극도로 집중돼 있다.

설계 소프트웨어(EDA)와 장비 핵심 기술은 미국에 집중돼 있다. 웨이퍼 소재는 일본이 독점 수준이다. 파운드리 첨단 공정은 대만(TSMC)에 집중돼 있다. 메모리는 한국이 지배한다.

이 구조 때문에 미국은 ASML·케이던스·시놉시스를 통해 중국의 반도체 개발을 제한할 수 있고, 중국은 이 공급망을 우회하거나 자체 구축하려 필사적으로 노력하고 있다. 반도체 밸류체인이 군사·경제 패권 경쟁의 핵심 전장이 된 이유다.

---

삼성·하이닉스 뉴스를 읽는 법 — 밸류체인 키워드 해독

이제 반도체 기사에서 나오는 단어들이 밸류체인의 어느 위치인지 보인다.

HBM4 양산: 메모리(STEP 4) + 어드밴스드 패키징(STEP 5) 기술의 결합. SK하이닉스·삼성의 HBM4 경쟁은 AI 가속기 수요 증가(STEP 1 엔비디아)의 직접 수혜.

TSMC 2nm 공정 진입: 파운드리(STEP 3)의 미세화 경쟁. 엔비디아·애플이 다음 칩을 어느 공정으로 만드느냐의 문제.

EUV 장비 중국 수출 금지: ASML(STEP 2 장비)을 통한 지정학적 제재. 중국이 7nm 이하 첨단 반도체를 자체 생산하지 못하게 하는 핵심 수단.

삼성전자 파운드리 적자: STEP 3에서의 경쟁 열위. TSMC 대비 수율(정상 작동 칩 비율)이 낮고 첨단 공정 고객 확보에 어려움.

메모리 LTA(장기공급계약) 확산: STEP 4 메모리 제조사와 클라우드 빅테크 사이의 계약 구조 변화. 가격 안정성이 높아지면 메모리 기업의 이익 예측 가능성이 올라간다.

---

핵심 요약

• 반도체 밸류체인: 설계(팹리스·EDA·IP) → 소재·장비 → 파운드리/메모리 제조 → 패키징·테스트 → 최종 제품
• ASML(EUV 장비), TSMC(파운드리), ARM(IP)가 각각 단일 병목 지점
• 삼성전자는 IDM+파운드리+메모리 복합 구조, SK하이닉스는 메모리 전문
• HBM = D램 수직 적층 + 어드밴스드 패키징 기술의 결합. AI 가속기 필수 부품
• 미국은 EDA·장비로, 일본은 소재로 각각 공급망의 핵심 고리를 장악
• 반도체 지정학 = 미국의 대중국 기술 제재가 ASML·케이던스·시놉시스를 통해 작동하는 구조
• 밸류체인을 이해하면 삼성·하이닉스 뉴스의 맥락이 자동으로 보인다
